18槽手动光学镜片超声波清洗机流水线

发布时间:2019-01-09 08:24 发布者:admin 浏览次数:

设备描述

18槽手动光学镜片超声波清洗机流水线主要由超声波发生器、超声波振板、溶剂覆水清洗槽、洗剂清洗槽、市水漂洗槽、DI水漂洗槽、IPA脱水槽、IPA干燥槽、蒸溜回收槽、储液槽、循环过滤系统、自动温控加热系统, 抽风罩、自动侦测灭火系统, 慢拉装置、抛动装置,机架、电器控制系统等组成。

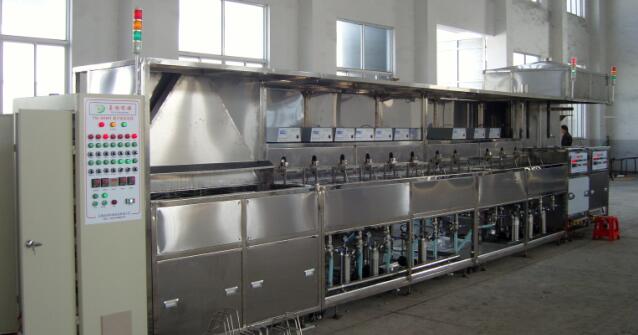

18槽手动光学镜片超声波清洗机流水线
18槽手动光学镜片超声波清洗机流水线

应用行业

玻璃镜片、树脂镜片、显微镜、望远镜、相机镜头、镀膜玻璃、棱镜、透镜等光学制品的镀膜前后及装配前工序间清洗;在光电行业主要应用于ITO导电玻璃、LCD基板清洗、液晶片封装后残留液晶清洗。

洁净度要求

1.清洗工件不应残留干燥斑点和污痕。

2.表面不应有泛白,泛蓝等的化学变质 。

3.表面不应有暗伤等的物理变质。

18槽光学镜片超声波清洗机流水线IPA蒸汽加热带自动灭火器装置

18槽光学镜片超声波清洗机流水线IPA蒸汽加热带自动灭火器装置

清洗工艺

溶剂超声清洗槽----溶剂超声清洗槽----溶剂超声清洗槽----滴液槽----洗剂清洗槽----洗剂清洗槽----洗剂清洗槽----超声漂洗槽----超声漂洗槽----DI水超声漂洗槽----DI水超声漂洗槽----DI水超声漂洗槽----滴液槽----IPA超声脱水槽----IPA超声脱水槽----IPA超声脱水槽----IPA蒸汽干燥槽----IPA蒸汽干燥槽。

操作方法

操作者将装有工件的清洗蓝依次送往各清洗工位,对工件进行清洗、漂洗、脱水、慢拉干燥。慢拉干燥毕,操作者将工件取出转入另一工序。按照工艺设计要求,工件左进右出。设备分五段制作, 1-4槽为一段,5-10槽为一段,11-16槽为一段,17-18槽一段。

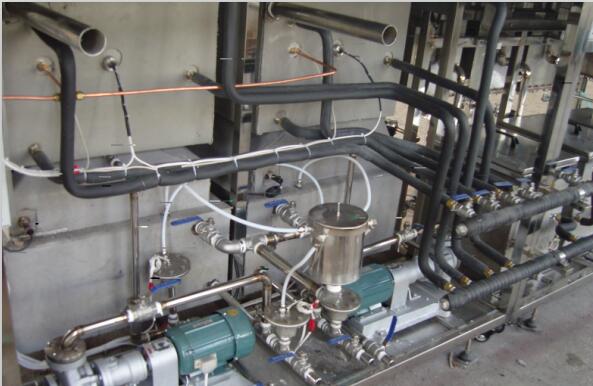

18槽光学镜片超声波清洗机流水线IPA蒸汽加热采用热油间接方式

18槽光学镜片超声波清洗机流水线IPA蒸汽加热采用热油间接方式

技术要求

设备部分箱件, 过滤器外壳,泵体,阀门及必要的工装均为不锈钢结构。

管道采用活接、法兰等连接方式,以便于机器运行、维修和运输方便。

每个槽均设排液口,以便维修和清理,排液口装有可拆卸式不锈钢网,以防止零件脱落或玻璃进入管道中阻塞管道。

配备30个不锈钢托架,承受最大额定载荷不变形,尺寸不能减弱超声强度。

清洗槽、储液槽均设不锈钢盖板。

主机外型尺寸:约 8000 ×1200 ×2300 (L×W×Hmm)。

超声波功率: 9000W震子为日本“本多”晶片

超声波频率: 40KHZ

过滤泵功率: 50W。

抛动电机功率:1/4HP,1/8HP

整机额定电功率: 35KW

18槽光学镜片超声波清洗机流水线缸面抛动装置及四周锯齿溢流口

18槽光学镜片超声波清洗机流水线缸面抛动装置及四周锯齿溢流口

安装调试

1.设备交付时,提供操作、调试、维修的全套技术资料,包括中文操作和维修手册。

2.安装调试:设备由供方运抵需方工厂,由需方负责卸车及设备定位,并负责将设备所需水、电、气接到位。

3.供方负责将上述进出水口及电源接入设备内,并按需方要求对设备进行现场调试。

4.培训:在安装期间,供方在现场为需方操作工提供培训,培训包括正常操作、维修保养、操作问题的分析和紧急处理程序。

5.售后服务:设备交付使用后无偿保修一年,无偿赔偿非人为操作失误造成的零部件损坏,并负责终身成本维修。

6.供方提供一份保证书副本,上面注明保修有效日期、覆盖范围以及卖方的联系人。

7.保修期内保证在接到需方请求维修服务后2小时内做出响应,24小时内派人前往。

问题解答

问:定做一台18槽手动光学镜片超声波清洗机大约需要多少钱?

答:根据不同产品的清洗要求,最终设计技术方案不一致,参考价格约20万~50万元之间。

问:18槽手动光学镜片超声波清洗机可以设计哪些工艺?

答:可以设计超声波清洗、超声波漂洗、IPA脱水、干燥等工艺或工序组合。

问:18槽手动光学镜片超声波清洗机应该选择什么样的频率?

答:光学镜片超声波清洗机一般的超声波频率都应该选择40KHZ以上,根据清洗要求选择不同的频率。

问:多槽手动超声波清洗机可以设计哪些功能?

答:可以设计超声波、喷淋、循环、抛动、加热等功能。
